依照產品供貨范圍以及輸出信號的不同
V錐流量傳感器的組成可分為3類

1.V錐流量傳感器

只提供差壓信號的形成部分（V錐流量傳感器），不提供差壓變送器三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。

2.V錐流量變送器

由V錐流量傳感器和差壓變送器組成。有分體式安裝和一體式安裝兩種結構。

分體式V錐流量變送器由獨立的V錐流量傳感器和差壓變送器組成。V錐流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成，而差壓變送器可以配套供應。

一體式安裝是產品出廠時已將差壓變送器三閥組與V錐流量傳感器連接成一體，用戶購買一體式V錐流量變送器后，使用時不需再連接引壓管。若需配接相應的流量積算儀、壓力變送器和溫度傳感器可以配套供應。

3．V錐流量計

有分體式安裝和一體式安裝兩種結構：

分體式安裝由獨立的V錐、差壓、壓力、溫度傳感器、流量積算儀、三閥組、截止閥等部分組合而成。各部分之間的連接組合由用戶自己完成。有防爆型及普通型兩種。

一體式安裝由智能流量積算儀和V錐流量變送器一道V錐流量計。它帶有差壓變送器和三閥組（壓力傳感器、熱電阻溫度傳感器，必要時選用）。智能流量積算儀的流量范圍和V錐流量變送器相適應。分體式有本安型防爆產品及普通型產品兩大類。

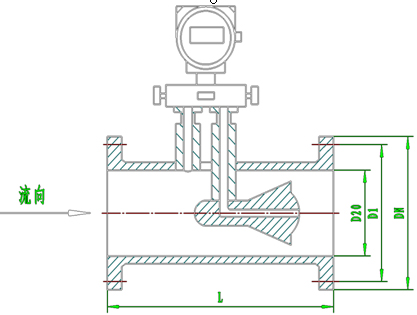

V錐流量計工作原理

V錐流量計是一種差壓流量儀表，迄今為止以差壓原理設計的流量儀表已經有一百多年的應用歷史了。差壓原理是基于密封管道中的能量轉換原理，也就是說對穩定流體，流量與管道中介質流速的平方根成正比。當介質接近錐體時，其壓力為P1，在介質通過錐體的截流區時，速度增大，壓力降低為P2，P1和P2都通過錐形流量計的取壓口引到差壓變送器上，當流速發生變化時，錐形流量計的兩個取壓口之間的差壓值會增大或縮小。

V錐流量計在進行流量計算時所采用的計算公式同其他差壓流量儀表相同，但其截流元件的獨特設計，迫使管道中心的介質繞著錐體流動，與其他差壓流量計相比這樣有很多優點。我們可以借助理想狀態流速曲線分布圖來理解錐形流量計的性能。管道中的流體沒有受到任何干擾和阻礙，即是我們所說的理想流態，他的流速分布均勻，靠近管壁的流速幾乎為零，管道中心的流速達到*大，靠近管壁的流速幾乎為零，是由于管壁對介質的摩擦力造成的。由于錐體懸掛在管線中心，他直接同流體的高速區接觸，迫使高速區的流體同近管壁低速區的流體相混合從而使流速均勻化。所以即使流速很低，錐形流量計仍能使流體與管道中心的*高流速連續作用產生正確差壓。

現實中，流速很難分布均勻，管道上的任何變化都可能對流體造成影響，如：灣頭、閥門、縮徑、擴徑、泵、三通等等，而錐形流量計利用錐體對上游的流速分布曲線重新進行塑造，即使在*為惡劣的情況下，仍能保證測量精度。
